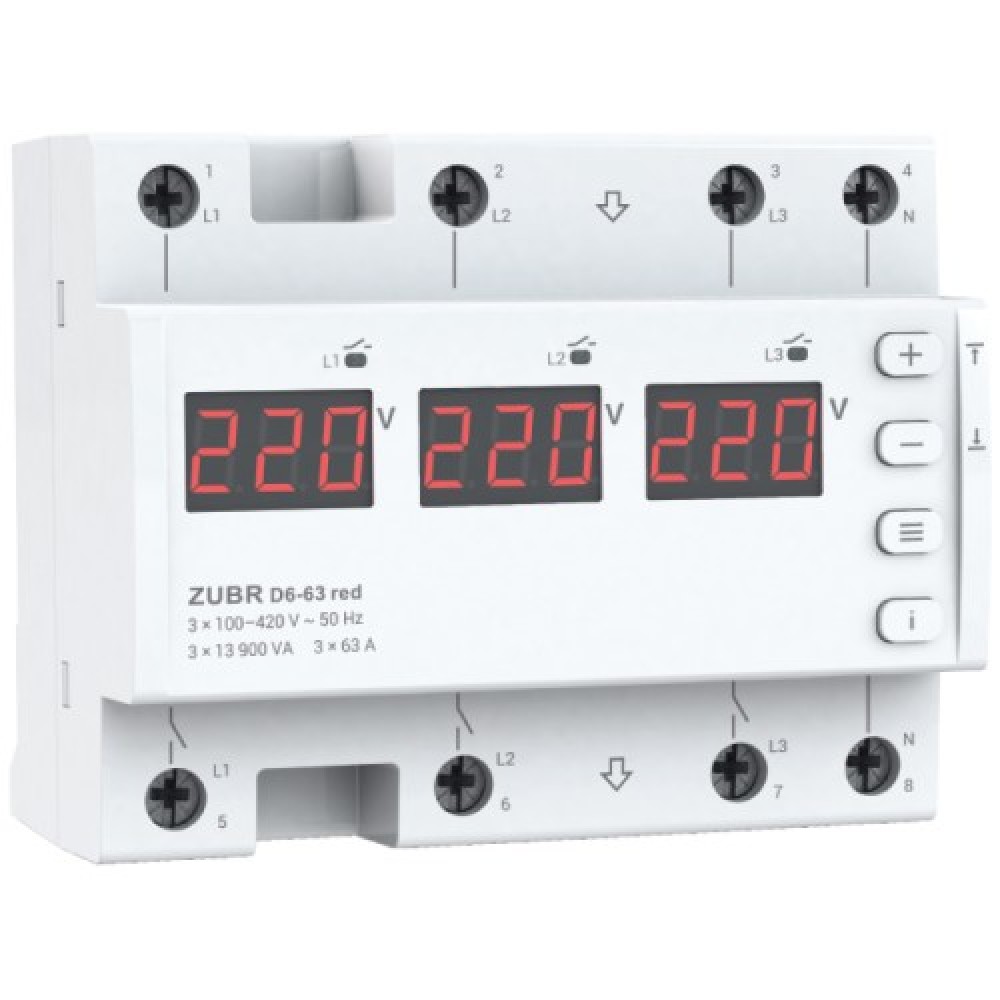

Реле напруги трифазне D6-63А red (6 модулів). ZUBR

Реле напруги ZUBR D6 red призначений для захисту побутового та промислового електрообладнання (в т.ч. трифазних електродвигунів) та може працювати в режимах: однофазного або трифазного навантаження.

У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі і в разі аварії на одній з фаз, буде відключена тільки аварійна фаза. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле!

У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і в разі аварії на одній з фаз, будуть вимкнені всі фази. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле з контактором!

Під час роботи реле вимірює і відображає діюче значення напруги на кожній з фаз. Всі налаштування та значення аварійних відключень зберігаються в енергонезалежній пам’яті.

Вигідне рішення та 6 модулів в щиті

Фінансово ZUBR D6 red вигідніше, ніж три однофазних реле напруги. До того ж воно компактне і займає 6 стандартних модулів в розподільному щиті. Його монтаж відбувається в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність потрапляння води на пристрій, тоді щиток повинен відповідати класу захисту IP55 (згідно ГОСТ 14254).

Переваги:

– 2 режими роботи. Може працювати як три однофазних реле в одному корпусі з незалежними налаштуваннями або як трифазне реле. Комутація здійснюється внутрішніми силовими реле, відповідно, додатково контактор, як в моделі ZUBR 3F, не потрібен.

– компактне серед аналогів, займає всього 6 модулів.

Технічні характеристики ZUBR D6 red

• Категорія продукції: Реле напруги
• Струм, А: 3х63
• Спосіб монтажу: На DIN-рейку
• Кількість фаз: 3 ф. (230/380 Вольт), 1 ф. (230 Вольт)
• Термозахист: Є
• TrueRMS: Є
• Проф. затримка відключення: Є
• Нижня межа напруги: 120-210 В
• Верхня межа напруги: 220-280 В
• Номінальна потужність навантаження: 3 x 13 900 ВА
• Час відключення навантаження при зниженні напруги: 0,1-10,0 с (>120 В), не більше 0,04 с (<120В)
• Час відключення навантаження при перевищенні напруги: не більше 0,04 с
• Час затримки включення навантаження: 3-600 с
• Перекіс (асиметрія) фаз:10-80 В
• Час відключення при перекосі фаз: 0-30 с
• Напруга живлення: 3 х 100–420 В ~ 50 Гц
• Маса:0,43 кг ±10%
• Габаритні розміри (Ш х В х Г):106 х 85 х 66 мм
• Кількість комутацій під навантаженням, не менше: 10 000 циклів
• Кількість комутацій без навантаження, не менше: 500 000 циклів
• Ступінь захисту за ДСТУ:ІР20
• Комплект поставки: реле - 1 шт, гарантійний талон, інструкція та техпаспорт - 1 шт, пакувальна коробка - 1 шт
